超聲波測距傳感器

產品名稱：超聲波測距傳感器

功能： 一體型

防護等級 IP65可選IP67

配套電纜長度：1米

全國熱線0591-28082552

產品詳情

一、產品簡介


利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。超聲波傳感器對無論是透明性的物體還是有顏色的物體，金屬物體或者非金屬物體、以及固體、液體或是粉狀物質，均能檢測。周圍環境條件如有煙環境、灰塵環境或是下雨條件下幾乎都不會影響超聲波傳感器的檢測性能。

 二、超聲波測距原理

發射超聲換能器發射出的超聲脈沖，通過傳播媒質傳播到被測介質，經反射后再通過傳聲媒質返回到接收換能器，測出超聲脈沖從發射到接收在傳聲媒質中傳播的時間。再根據傳聲媒質中的聲速，就可以算得從換能器到介質面的距離。從而確定液位。因此我們可以計算出探頭到反射面的距離D ＝ C*t/2(除以2是因?yàn)槁暡◤陌l(fā)射到接收實際是一個來回，D是距離，C是聲速，t是時間）。

三、產品特點

高分辨率

響應時間短

通過RS 485 完成參數設置

豐富的輸出方式：模擬量、RS485

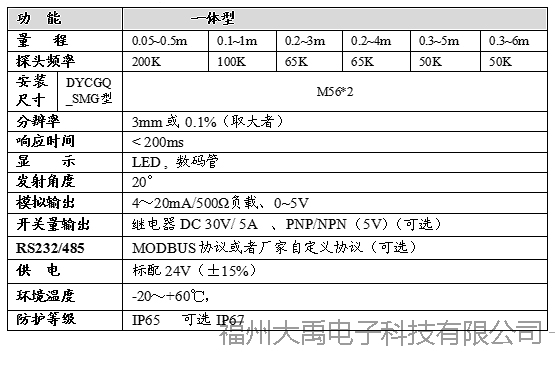

四、主要技術指標

說明: http://image0.chunsuns.com/site501/upload/album/20171205/2017120512461096364707.jpg

五、安裝指南

5.1 安裝注意事項

(1) 超聲波傳感器安裝時發射面應垂直于被測物體；

(2) 電源線和輸出信號線不要接反。

5.2安裝尺寸

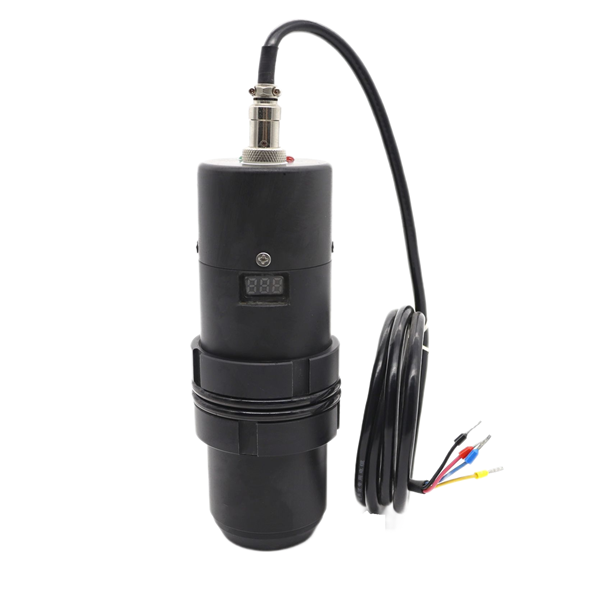

⑴ 超聲波傳感器外形圖：

DYCGQ_SMG型：



說明: http://diy716.com/Admin/Plugins/kindeditor/attached/image/20170427/20170427164455_6248.jpg

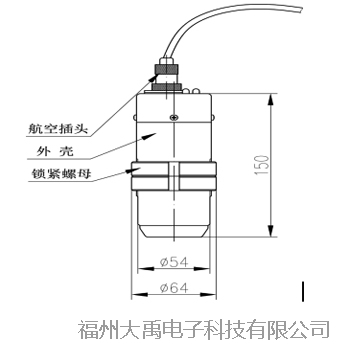

(2)超聲波傳感器尺寸圖

DYCGQ_SMG型：





說明: http://image0.chunsuns.com/site501/upload/album/20170427/2017042716543577229980.jpg

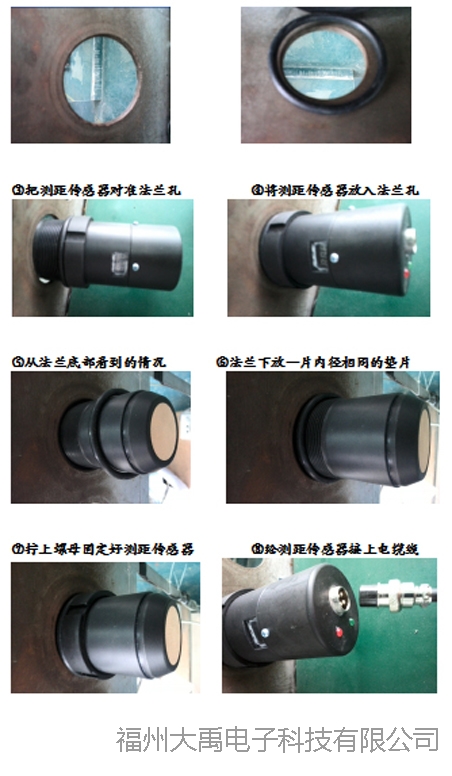

5.3 實物安裝

DYCGQ_SMG型：

①在被測物體上方裝一個法蘭     ②法蘭上放一片內徑相同的墊片



說明: http://image0.chunsuns.com/site501/upload/album/20170427/2017042717220307629446.jpg

安裝方式如下圖：



說明: http://image0.chunsuns.com/site501/upload/album/20160902/2016090215022439656974.jpg

為了避免震動對測量造成的影響，我們把桿式磁力線液位計固定在凌空的支架上，支架不與下面的水箱接觸，只有桿式磁力線液位計放入水中。當水面波動推動浮球上下浮動的情況下，表頭計算出液位變化值以4-20mA的方式輸出。

福州大禹電子——超聲波測距傳感器專業生產廠家，是您貼心的產品顧問！

如需更詳細的了解，請撥打熱線電話：0591-28082552  或添加企業QQ： 2187169532  福州大禹電子科技有限公司將竭誠為您服務!

另注：更多更全面的超聲波傳感器系列產品，請登錄福州大禹換能器官網 https://www.diy715.com/
